Anbaugeräte für Frontlader: Gabeln
Dunggabel "DG" / "DG-R" Großballengabel "BG" / "BH-RH" Vielzweckgabel "FGZ-E"
Grüngutgabel "GG-R" Großballengabel mit hydraulischem Abschieber
"BG-LA" / "BG-RHA"		 Vielzweckgabel - verstärkt "FGZ-VE"
Steingabel "STG"

Vielzweckgabel "FGZ-L" / "FGZ-MV" / "FGZ-VS"
Palettengabel / Industriegabelträger Gabelträger mit Seitenschieber Palettengabel mit hydr. Zinkenverstellung / Zinkenverstellgerät
Dunggabel "DG" / "DG-R"
Abb. F30
DG_mechanische AusklinkungAbb. F30-1

DG_Anbau an KommunalladerAbb. F30-2


DG_ Breite:2,20mAbb. F30-3
für Frontlader mit Geräteschnellwechselrahmen bzw. hydraulischer Gerätebetätigung

Zinkenlänge: 800mm
 mit eingeschweißten Konusbuchsen!
 Höhe: ca. 750mm
 Breite: 1,25 - 2,50

Wahlausrüstung bzw. Zubehör:

- Zinkenlänge: 1100mm (Nutzlänge:ca. 970mm)
- Zinkenlänge: 1400mm (Nutzlänge:ca.1270mm)
- Ausfürhung mit Schwerlastzinken
(980mm/1250mm)
- Zwei Zinken seitlich, abnehmbar (800mm)

- Ausführung in Rohrkonstruktion "DG-R" (s.Abb. F30-4)

- Anbau an Frontlader mit mechanischer
Ausklinkung (s.Abb. F30-1)

- Anbau an Kommunallader(s.Abb. F30-2)


Abb. F30-4

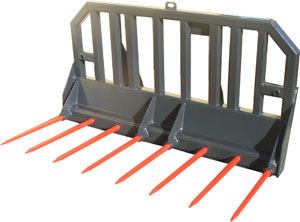

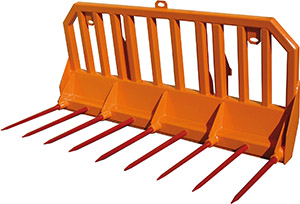

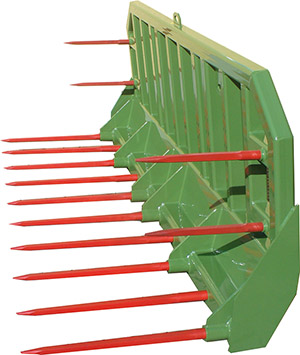

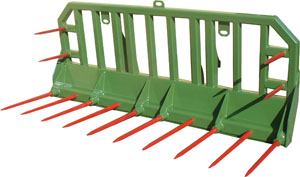

Grüngutgabel "GG-R"

Abb.F31

Abb.F31-1

Abb.F31-2
(zusätzl. seitliche Zinken)

sehr robuste Rohrkonstruktion
Zinken in Schwerlastausführung (Ø 44mm)
 Zinkenlänge: 980mm (Nutzlänge: ca. 840mm)
Konusbuchsen im Zinkenträger
zusätzlicher Verschleißstahl am Zinkenträger, verschweißt
Rahmenhöhe: ca. 1100mm

Wahlausrüstung bzw. Zubehör:

- Rahmenhöhe: ca. 1300mm / ca. 1550mm
- Zinkenlänge: 1250mm
- Ausführung mit Schwerlastzinken Ø 50mm: 1250mm (Nutzlänge: ca. 1100mm)
- zusätzliche, seitliche Zinken (s. Abb F31-3)

- hydraulischer Abschieber

Abb.F31-3

Steingabel "STG"
Abb. F36
äußerst Robuste Bauweise

in unterschiedlichen Breien und Ausfühungen lieferbar!
Download der Produktinformationen

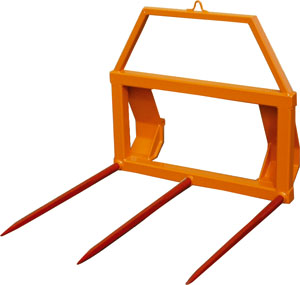

Großballengabel "BG"

Standard Abb. F10
2 ZinkenAbb. F10-1

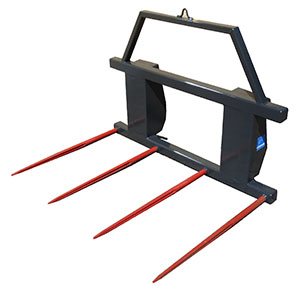

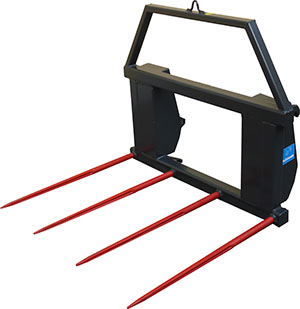

4 Zinken Abb. F10-2 (Breite: 1,25m)

4 ZinkenAbb. F10-2 (Breite: 1,50m)

für Frontlader oder Hekanbau (s.Abb F11)

3 Zinken
 Zinkenlänge: 1100mm
 mit eingeschweißten Konusbuchsen!

Höhe: ca. 1050mm (inkl. Rahmenerhöhung)
 Breite: 0,98m - 1,50m

Wahlausrüstung bzw. Zubehör:

- Ausführung mit 2 Zinken (s.Abb. F10-1) oder 4 Zinken (s.Abb. F10-2)
- Zinkenlänge: 1400mm (Nutzlänge:ca.1270mm)
- Ausfürhung mit Schwerlastzinken
(980mm/1250mm)


HeckanbauAbb. F11

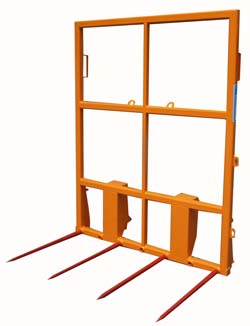

Großballengabel "BG-RH"
Abb. F12

Abb. F12-1
Breite: 2,00m; Rahmenhöhe: 2,50m; Zinkenlänge: 1250mm
für Frontlader mit Geräteschnellwechselrahmen

schwere Ausführung
 extrem belastbarer Rahmen aus Hohlprofilrohr

Zinken in Schwerlastausführung
 Zinkenlänge: 980mm
 zusätzliche Konusbuchsen im Zinkenträger

Rahmenhöhe: ca. 1400mm
 Tragkraft: 5000kg
 Breite: 1,40m/1,70m/2,00m


Wahlausrüstung bzw. Zubehör:

- Rahmenhöhe: ca.1700mm / 2000mm / 2500mm (s.Abb.F12-1)
- Zinkenlänge: 1250mm /1400mm oder
1250mm (extra-verstärkt Ø 50mm)

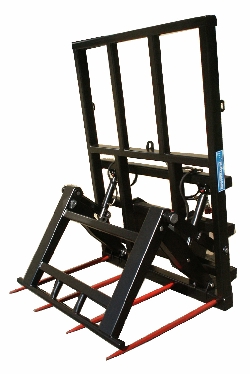

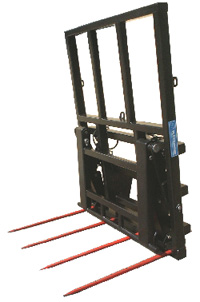

Großballengabel mit hydraulischem Abschieber
"BG-LA" / "BG-RHA"
Abb. F13

Abb. F13-1

Abb. F13-2
für Frontlader mit Geräteschnellwechselrahmen

Gabel in Normalausfürhung ("BG-LA" Abb. F13)
 Gabel in schwerer Ausführung ("BG-RHA" Abb. F13-2)

Abschieber in verstärkter ("BG-LA") / extra verstärkter ("BG-RHA") Ausführung
 betätigt durch zwei dw. Zylinder
 optimale Reichweite (Schiebeweg) des Abschieber!

Rahmenhöhe: ca.1040mm, bzw. 2500mm (bei "BG-RHA")

Zinken in Schwerlastausführung
 Zinkenlänge: 1250mm, bzw. 1400mm ("BG-RHA")
 Konusbuchsen im Zinkenträger

Tragkraft: 5000kg
 Breite: 1,80m / 2,00m


Wahlausrüstung bzw. Zubehör:
- Zinkenlänge: 1250mm /1400mm oder
1250mm (extra-verstärkt Ø 50mm)
- Zusätzliche Zinken am Grundgerät


Abb. F13-3

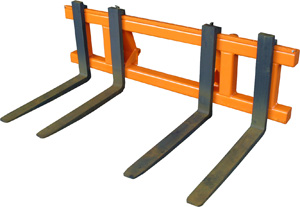

Palettengabel
Abb. F20

Abb. F20-1
- Ausrüstung mit 4 Zinken

Abb. F20-2

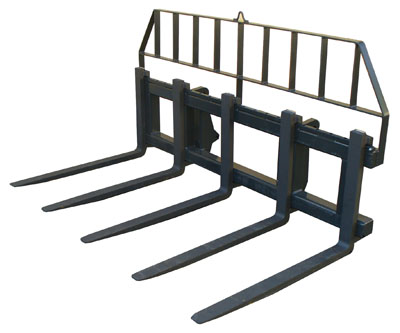

- Ausrüstung mit 5 Zinken
- zusätzliche Lastschutzgitter

Abb. F22

Abb. F22-1
für Frontlader mit Geräteschnellwechselrahmen, hydraulischer Gerätebetätigung oder für Heckanbau

verstärkte Ausführung

Anbu an Front- (Abb.F20-22) oder Heckhydraulik (Abb.F23)

Zinkenarretierung durch Klappverschluss
 Zinkenquerschnitt: 100x40mm
 Zinkenlänge: 900mm / 1100mm

Höhe: ca. 670mm
 Tragkraft: 2000kg (Heckanbau) / 2500kg
 Breite: 1,25m/1,40m/1,50m

Wahlausrüstung bzw. Zubehör:

- hydraulischer Niederhalter (s.Abb. F22 /F22-1)

- aufsteckbare Großballenzinken (s.Abb F21)
Zinkenlänge: 1100mm / 1400mm
oder Zinken in Schwerlastausführung: 980mm / 1250mm
Abb. F21

Abb. F23
(Breite: 1,50m; Tragkraft: 2000kg;Zinkenlänge: 1100mm)

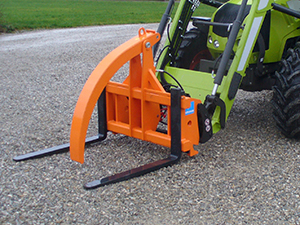

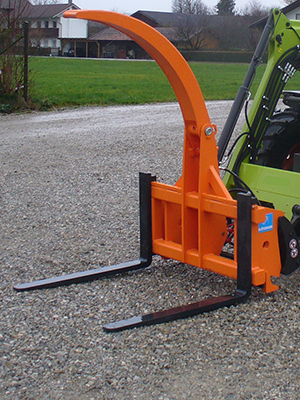

PL-NPL-N
Gabelträger "GT"
Abb. F24


für Frontlader mit Geräteschnellwechselrahmen

Gabelräger in Ausführung: FEM-II oder FEM-III

Breite: 1,25m bis 1,75m
 Tragkraft: 2500kg (FEM-II) / 3500kg (FEM-III)
 Zinkenquerschnitt: 100x40mm (FEM-II) / 100x50 (FEM-III)
 Zinkenlänge: 900mm / 1200mm

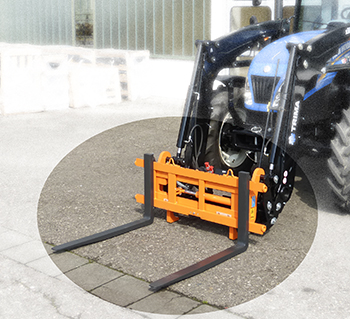

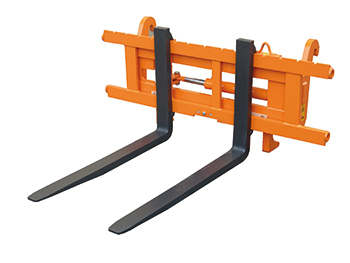

Gabelträger mit integriertem Seitenschieber
"GT-SL" / "GT-S"

Abb. F24-1
für Frontlader mit Geräteschnellwechselrahmen

mit Gabelzinken

Verfahrweg: beidseitig ca. 150mm
 verstärkte Führungseinheit, exakt in Gleitlager geführt!

Breite: 1,40m und 1,60m
 Tragkraft: 2000kg (FEM-II) / 2500kg (FEM-II) / 3500kg (FEM-III)
 Zinkenquerschnitt: 80x40mm (FEM-II) / 100x40mm (FEM-II) / 100x50 (FEM-III)
 Zinkenlänge: 1000mm / 1100mm / 1200mm

Palettengabel mit
hyraulischer Zinkenverstellung "PG-ZHL" / "PG-ZH"
Abb. F25


für Frontlader mit Geräteschnellwechselrahmen

mit Gabelzinken
Gabelzinken, wellengeführt in wartungsfeien Gleitlagerbuchsen

Breite: 1,40m oder 1,60m
 Tragkraft: 1750kg (FEM-II) / 2500kg (FEM-II) / 3500kg (FEM-III)
 Zinkenquerschnitt: 100x40mm (FEM-II) / 100x50 (FEM-III)
 Zinkenlänge: 1000mm / 1100mm / 1200mm

Verstellbereich: (Mitte - Mitte an GZ) 244 - 1244mm (FEM-II) bzw, 244 - 1204mm (FEM-III)


Wahlausrüstung bzw. Zubehör:

zusätzlicher hydraulischer Seitenschieber
- Verstellbereich:+/- 100mm

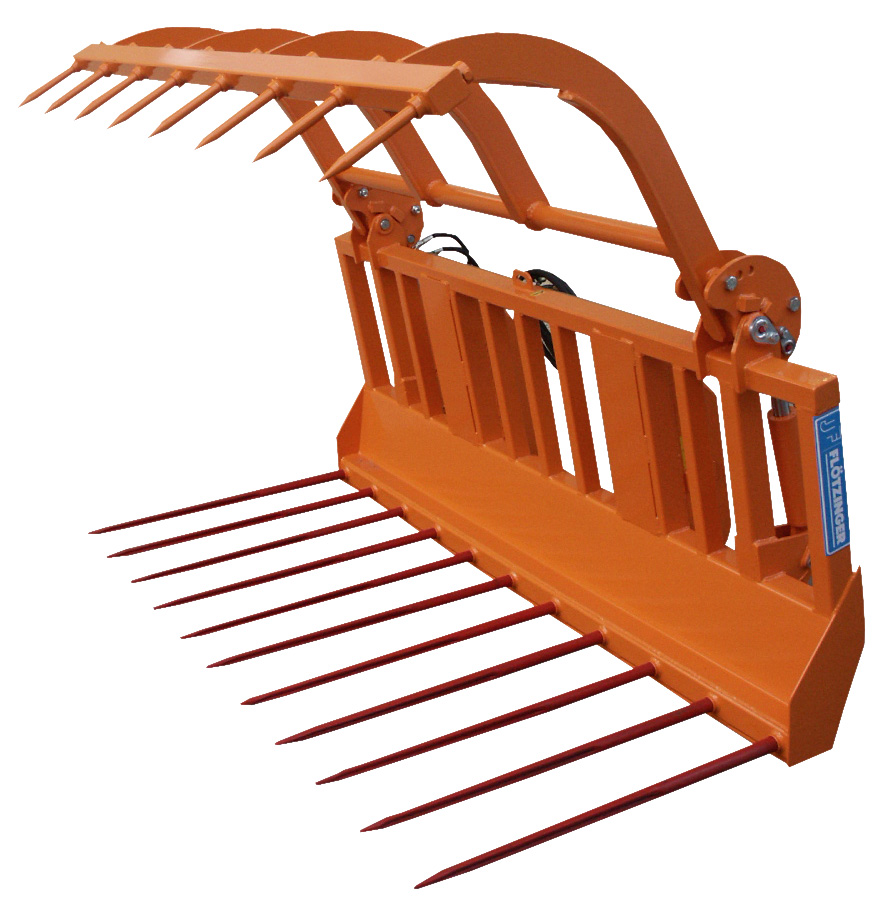

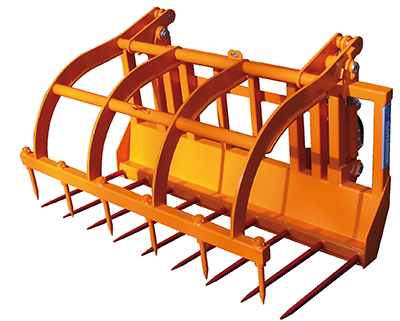

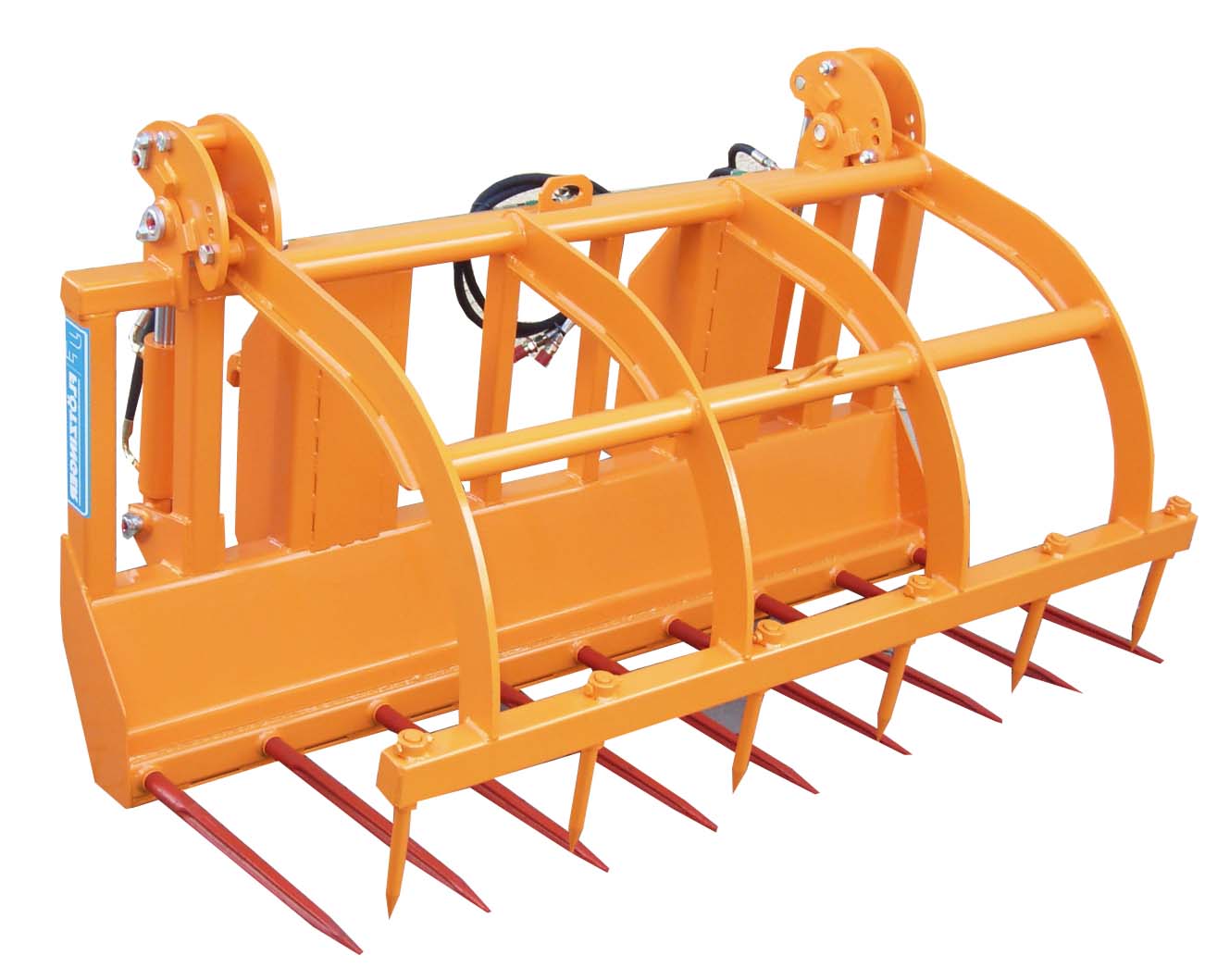

Vielzweckgabel "FGZ-E"

Abb. F40

FGZ-E Abb. F40-1
für Frontlader mit Geräteschnellwechselrahmen

sehr robuste Rohrkonstrukion

Greifer hydraulisch betätigt durch zwei Zylinder
 Hydraulikzylinder mit Endlagendämpfung und verschleißarmen Gelenklager
Öffnungsweite: ca. 1850mm
 Zinkenlänge: 800mm
 Konusbuchsen im Zinkenträger
 zusätzlicher Verschleißstahl am Zinkenträger
 Rundzinken am Greifer, verschraubt
 Hauptlagerbolen in Gleitlager

Höhe: ca. 950mm
 Breite: 1,50m/ 1,85m/ 1,95m/ 2,15m/ 2,35m


Wahlausrüstung bzw. Zubehör:

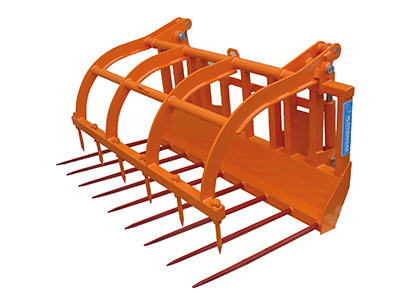

- Zinkenlänge: 1100mm (Abb. F40-1)
- Zinkenschutz, aufgesteckt auf die Gabelzinken
(geeignet zur Verladung von Gestrüpp, Heu etc.)

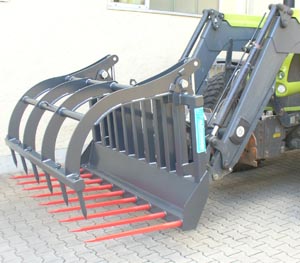

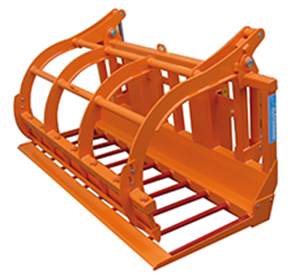

Vielzweckgabel "FGZ-VE"

Abb. F42

Abb. F42_1

FGZ-VEAbb. F42_2

für Frontlader mit Geräteschnellwechselrahmen

- verstärkte Ausführung -

Greifer hydraulisch betätigt durch zwei Zylinder
Hydraulikzylinder mit Endlagendämpfung und verschleißarmen Gelenklager
Öffnungsweite: ca. 2100mm
 Zinkenlänge: 980mm
 Zinken in Schwerlastausführung
 Konusbuchsen im Zinkenträger
 zusätzlicher Verschleißstahl am Zinkenträger
 Rundzinken am Greifer, verschraubt
 Hauptlagerbolen in Gleitlager

Höhe: ca. 1050mm
 Breite: 1,95m/ 2,15m/ 2,35m


Wahlausrüstung bzw. Zubehör:

- Zinkenlänge: 1250mm

- Zinkenschutz, aufgesteckt auf die Gabelzinken (s. Abb. F42_2)
(geeignet zur Verladung von Gestrüpp, Heu etc.)

- Zinkenschutz, aufgesteckt auf die Zinken am Greifer (s. Abb. F42_2)
(geeignet zur Verladung von Gestrüpp, Heu etc.)

- hydraulischer Abschieber (s. Abb. F42_1)
Vielzweckgabel "FGZ-L"
Abb. F43

Abb. F43-1
(extra leichte Ausführung; geeignet für den Einsatz an Kommunaltraktoren)

Greifer hydraulisch, betätigt durch zwei Zylinder
 Öffnungsweite: ca. 1410mm
 Zinkenlänge: 800mm
 Konusbuchsen im Zinkenträger
 Rundzinken am Greifer, verschraubt

Höhe: ca. 710mm
 Breite: 1,18m/ 1,30m/ 1,45m/ 1,60m/ 1,75m/ 1,95m

für Frontlader mit Geräteschnellwechselrahmen

Wahlausrüstung bzw. Zubehör:

- Zinkenlänge: 1100mm
- zusätzlicher Zinke am Grundgerät (Gabel)



Abb. F43-Sonderausführung
Vielzweckgabel "FGZ-MV"
Abb. F44

für Frontlader mit Geräteschnellwechselrahmen

Greifer hydraulisch, betätigt durch zwei Zylinder
 Öffnungsweite: ca. 1460mm
 Zinkenlänge: 980mm
 Zinken in Schwerlastausführung
 Konusbuchsen im Zinkenträger
 zusätzlicher Verschleißstahl am Zinkenträger
 Rundzinken am Greifer, verschraubt

Höhe: ca. 800mm
 Breite: 1,45m/ 1,55m/ 1,75m/ 1,95m
Vielzweckgabel "FGZ-VS"
Abb. F45

Abb. F45-1

für Frontlader mit Geräteschnellwechselrahmen

- extra verstärkte Ausführung -
 äußerst robuste Rohrkonstruktion
 Greifer hydraulisch, betätigt durch zwei Zylinder
 speziell geformter Greifer mit verschweißten Flachzinken
 Öffnungsweite: ca. 1620mm
 Zinkenlänge: 980mm
 Zinken in Schwerlastausführung
 Konusbuchsen im Zinkenträger
 zusätzlicher Verschleißstahl am Zinkenträger

Höhe: ca. 1050mm
 Breite: 1,95m/ 2,15m/ 2,35m


Wahlausrüstung bzw. Zubehör:

- Zinkenlänge: 1250mm

- Zinkenschutz, aufgesteckt auf die Gabelzinken
(geeignet zur Verladung von Gestrüpp, Heu etc.)

- hydraulischer Abschieber (s. Abb. F42_1)
